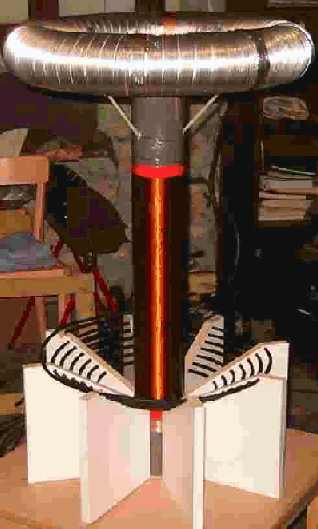

TC 10 |
TC 20 (caractéristiques sur TC-Plan) |
| alimentation |
NST 8kV 100mA |
NST 8kV 100mA |
| condensateur primaire |
MMC de 38nF (99 condo de 47nF 1500V) |
MMC de 38nF (99 condo de 47nF 1500V) |
| éclateur |
rotatif synchrone (100BPS) |
rotatif synchrone (100BPS) |
| bobine primaire |
angle=30°, 6 spires de 8mm de diam. |
angle=30°, 10 spires de 8mm de diam. |
| bobine secondaire |
870 spires fil de diam .6mm (H=48.7cm d=10cm) |
1150 spires fil de diam .8mm (H=100cm d=20cm) |
| condensateur secondaire |
tore d=65cm h=10cm |
tore d=75cm h=20cm |
| longueur d'arc (pointe) |
80cm |
120cm |

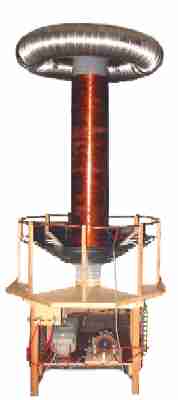

| CLIQUER SUR LA PHOTO DE LA TC20 POUR VISUALISER SES CARACTERISTIQUES AVEC TC-PLAN
CECI CONSTITUE UN BON EXEMPLE POUR COMPRENDRE TC-PLAN
|
|
|
