ANALYSE DU SIGNAL ET DES FREQUENCES

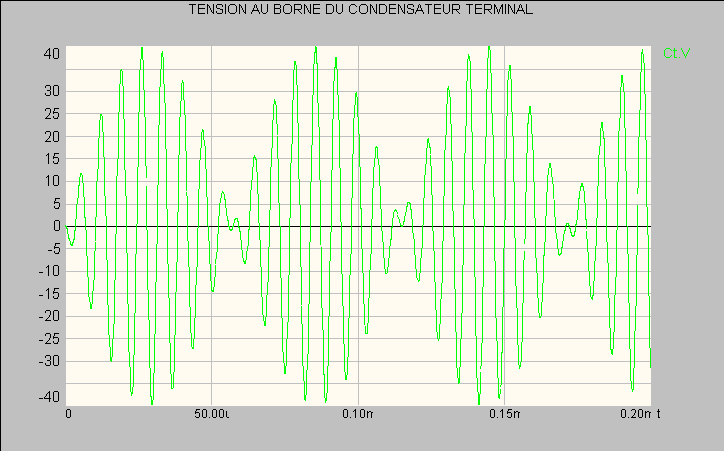

On constate que la tension max crête est de 39.9V, dans la théorie nous aurions :

Vct=Vcp*racine((Ls+Le)/Lp)=1*racine((3+48)*10E-3/32*10E-6)=39.9V

Super, cela correspond à la simulation !!!

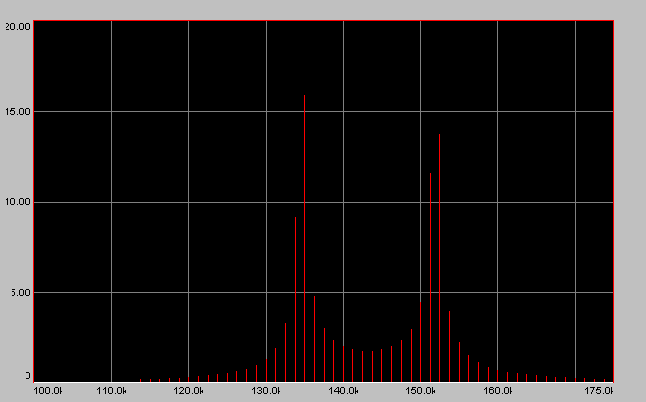

Maintenant nous allons faire une analyse de Fourier pour voir les pics de fréquence :

Bizarre, on obtient 2 pics (135kHz et 153kHz), alors que l'on avait dit que la fréquence du primaire était égale à la fréquence du secondaire ? Pas de panique, c'est normal il y a couplage des 2 circuits, et on doit donc tenir compte de la mutuelle inductance !! Ceci fait varier les inductances et donc les 2 fréquences. Une méthode de mesure du coefficient de couplage (k) donne :

k = 1- (fo/f2)^2 = (fo/f1)^2-1

f1: la fréquence du 1° pic

f2 : la fréquence du 2° pic

f0 : la fréquence de résonance (circuit non couple)
