INFLUENCE DES ELEMENTS sur la tension crête

Nous fixons Ct pour être à la résonance, et faisons varier Lp, Ls, Le, et k (coefficient de couplage).

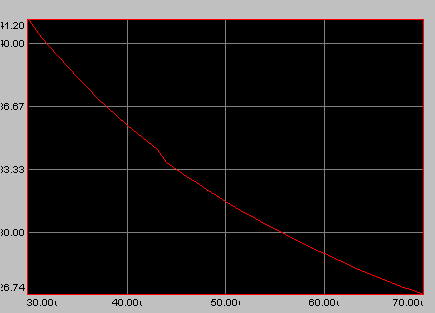

Tension max sur Ct en fonction de Lp

Pente moyenne= 41.2-26.7/(70-30)E-3=363 V/mH

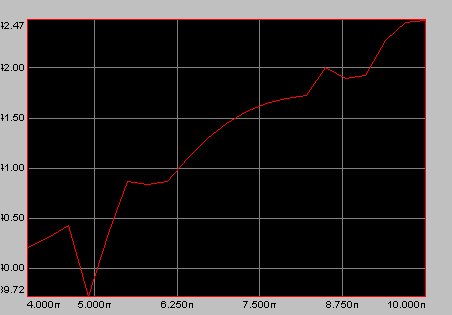

Tension max sur Ct en fonction de Ls

pente moyenne= 42.5-40.25/(10-4)=0.375 V/mH

Tension max sur Ct en fonction de Le

pente moyenne= 40.4-20/(50-10)=0.51 V/mH

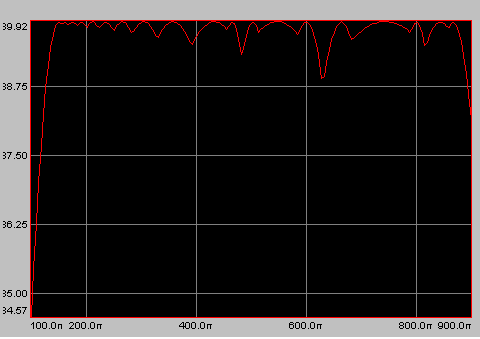

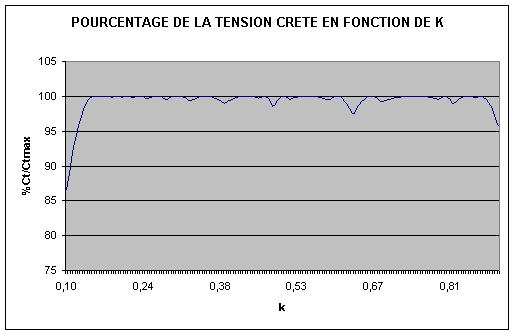

Tension max sur Ct en fonction de k

Les graphes montrent que le choix de Lp doit être judicieux, en effet plus Lp est petit, plus grand sera la tension en sortie de magnifier, alors que Ls et Le agissent peu sur la tension crête. Mais dans la pratique les choses ne sont pas si simples !! Des contraintes physiques (champ magnétique de couplage, résistance des bobines,…) et technique (taille des bobines, arcs entre bobines,…) rentrent en ligne de compte et limitent les choix possibles.

Quant à k, il montre qu'il faut éviter certaines valeurs (surtout k=0.63) :k doit être 0.2< k <0.8 . En fait k agit peu sur la tension crête, mais il agit sur le temps de transfert de l'énergie entre le primaire et le secondaire. c'est la même chose que pour le résonateur Tesla idéal.
