FONCTIONNEMENT (Magifier)

Principe de fonctionnement :

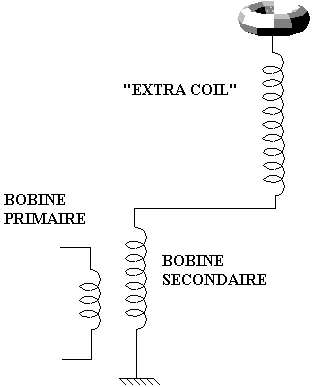

schéma d'une "magnifier"

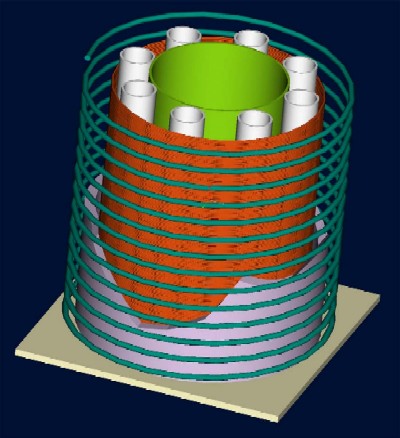

Ebauche du transformateur pour le"magnifier"

Règles de construction :

Le transformateur ou « driver »

  • La plus faible impédance possible au secondaire ce qui implique un fil de grosse section. Du fil isolé multibrins semble être une bonne solution pour diminuer l'impédance à haute fréquence.
  • Un couplage fort (k=0.5) ce qui implique que le primaire doit être très proche du secondaire. Une attention particulière sera donc apportée sur l'isolation entre les deux bobines.
  • L'ensemble du circuit secondaire, tout comme le résonateur devra résonner dans son 1/4 d'onde.

L'extra coil

  • Cette bobine ne doit pas être sous l'influence magnétique du driver ce qui implique qu’elle ne soit pas à proximité de celui ci.
  • Le câble reliant la sortie du driver à l'extra coil doit être de grosse section ou plutôt de grande surface pour diminuer les pertes HF

Caractéristiques de notre projet MG20

Bobine primaire

  • Diamètre 350mm – Hauteur 400mm
  • 15 spires de câble alu multibrins diamètre 6mm (8mm avec l’isolant)
  • L=49microH

Avec notre MMC de 38nF cela donne une fréquence de 117 kHz

Bobine secondaire

  • Diamètre 300mm – Hauteur 400mm
  • 190 spires de fil isolé multibrins 1mm^2 de section – Diamètre 2,1mm avec l’isolant
  • L=6mH

Extra coil (secondaire TC20)

  • Diamètre 200mm – Hauteur 1000mm
  • 1150 spires de fil émaillé diamètre 0,8mm – 0.86 avec l’émaille
  • L=48mH

Seule elle résonne à 200kHz et avec une capa terminale de 26pF, sa fréquence tombe à 100Khz
Si vous avez des commentaires sur nos choix, n’hésitez pas à nous le faire savoir.
