MESURE DU COEFFICIENT DE COUPLAGE "K"

Il peut s'avérer intéressant d'effectuer cette mesure, ne serait-ce que pour vérifier si cela colle avec les calculs.
Le programme de calcul se trouve sur la page CALCUL

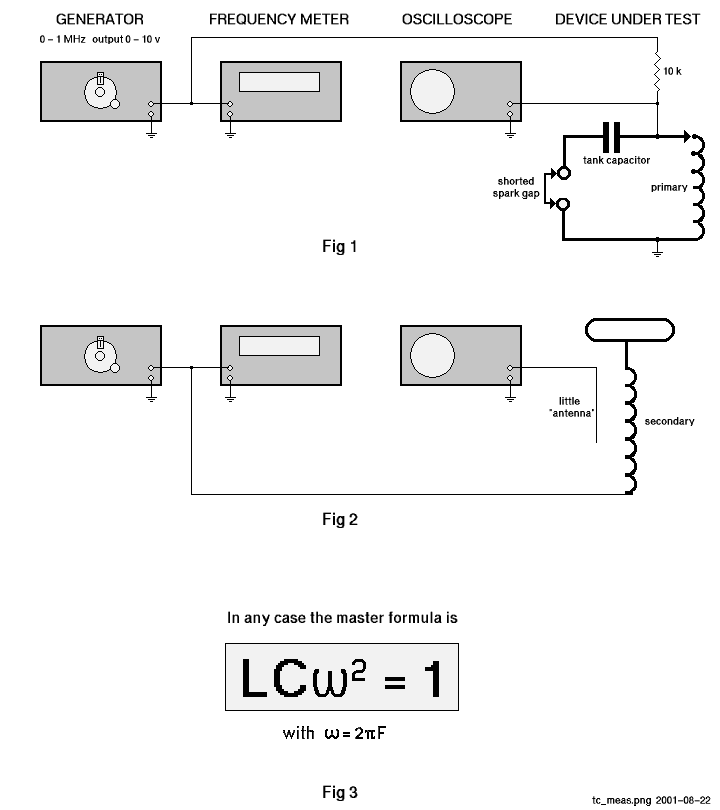

Pour faire cette mesure, il faut disposer d'un peu de matériel :

- Un générateur de fréquence

- Un oscilloscope

- Un fréquencemètre

Methode de mesure de la fréquence de résonance (Robert Billon)

1- Il faut mesurer et accorder à la même fréquence le primaire et le secondaire du transformateur. Ils devront résonner à la même fréquence (F0) mais séparément (c.a.d. non couplés)

2- Lorsque les deux parties du circuit sont accordées, il ne reste plus qu'à les coupler et refaire les mesures de résonance. Cette fois, on trouve deux fréquences de résonance F1 et F2 situées de chaque coté de la fréquence de base F0. Ce décalage s'explique par la mutuelle inductance, et va nous permettre de déduire K.

K = (F0/F1)²-1 ou bien K = 1-(F0/F2)²
